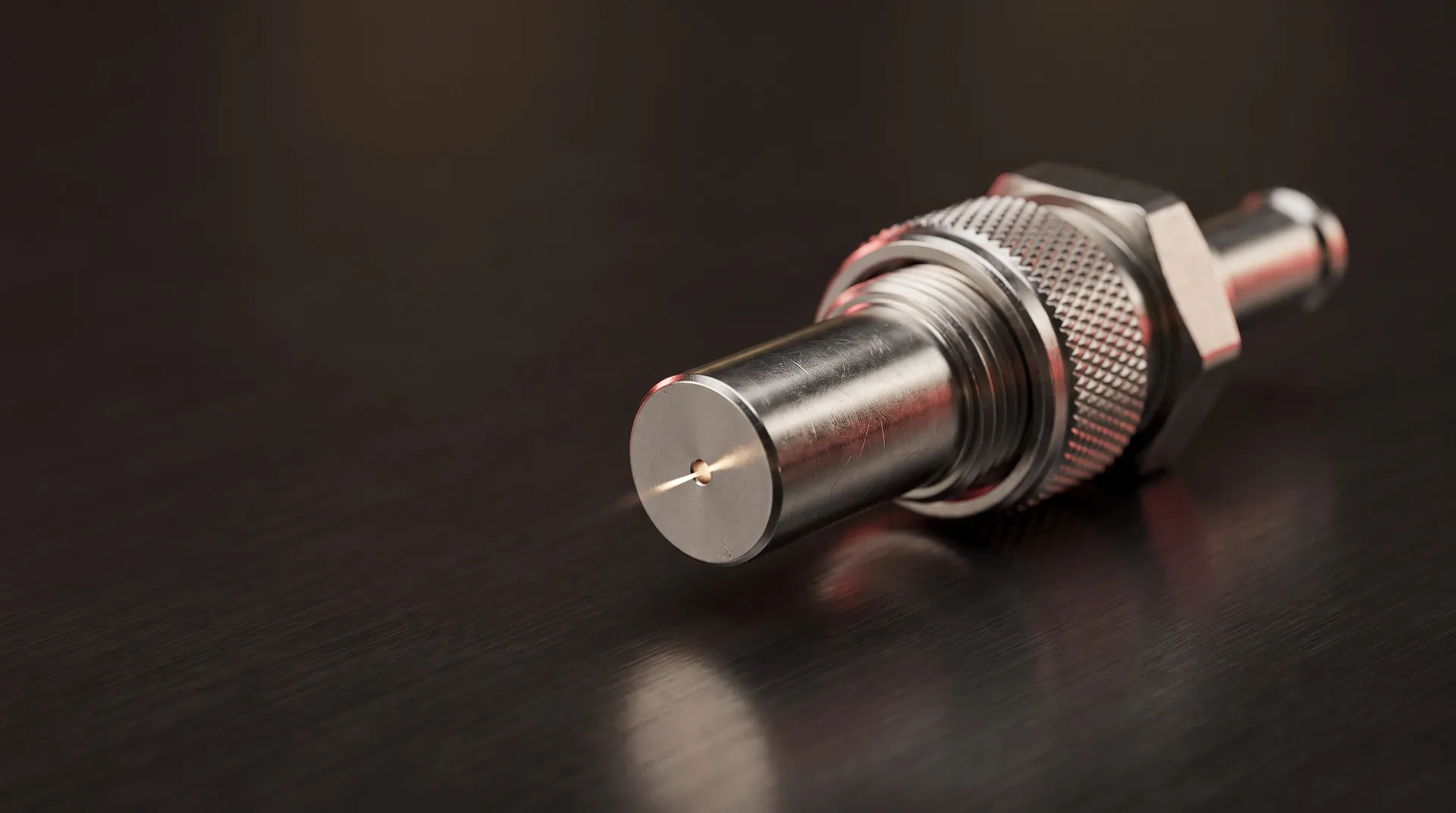

F-SMA / SMA 905 Steckverbinder

SMA 905 ist Standard.
Ihre Anwendung nicht.

Wir konstruieren und fertigen Steckverbinder um Ihre Faser herum: für ungewöhnliche Durchmesser, hohe Laserleistungen und extreme Temperaturen.

  • 70 µmFaseraufnahme ab
  • 3 kWHigh Power bis
  • 400 °CEinsatztemperatur bis
Technische Möglichkeiten ansehen Anwendung prüfen lassen

Der Standard ist gut. Bis hierher.

Wo der Standard endet

  1. 01

    Ihre Faser hat einen Durchmesser, den keine Katalogferrule kennt.

  2. 02

    Ihr Laser bringt mehr Leistung, als Klebstoff und Kunststoff im Stecker vertragen.

  3. 03

    Ihre Umgebung ist heißer, als klassische Komponenten dauerhaft aushalten.

Die Schnittstelle bleibt Standard. Die Grenze liegt dahinter.

Die Antwort

Dann bauen wir den Stecker um Ihre Anwendung.

Passt die Anwendung nicht zum Standard, passen wir den Steckverbinder an: an Ihre Faser, Ihre Leistung, Ihre Temperatur. Der Schlüssel dazu ist nicht das Katalogprodukt, sondern das Bauteil in seiner Mitte: die Ferrule, die die Faser führt, die Leistung aufnimmt und die Hitze aushält.

Anwendung prüfen lassen

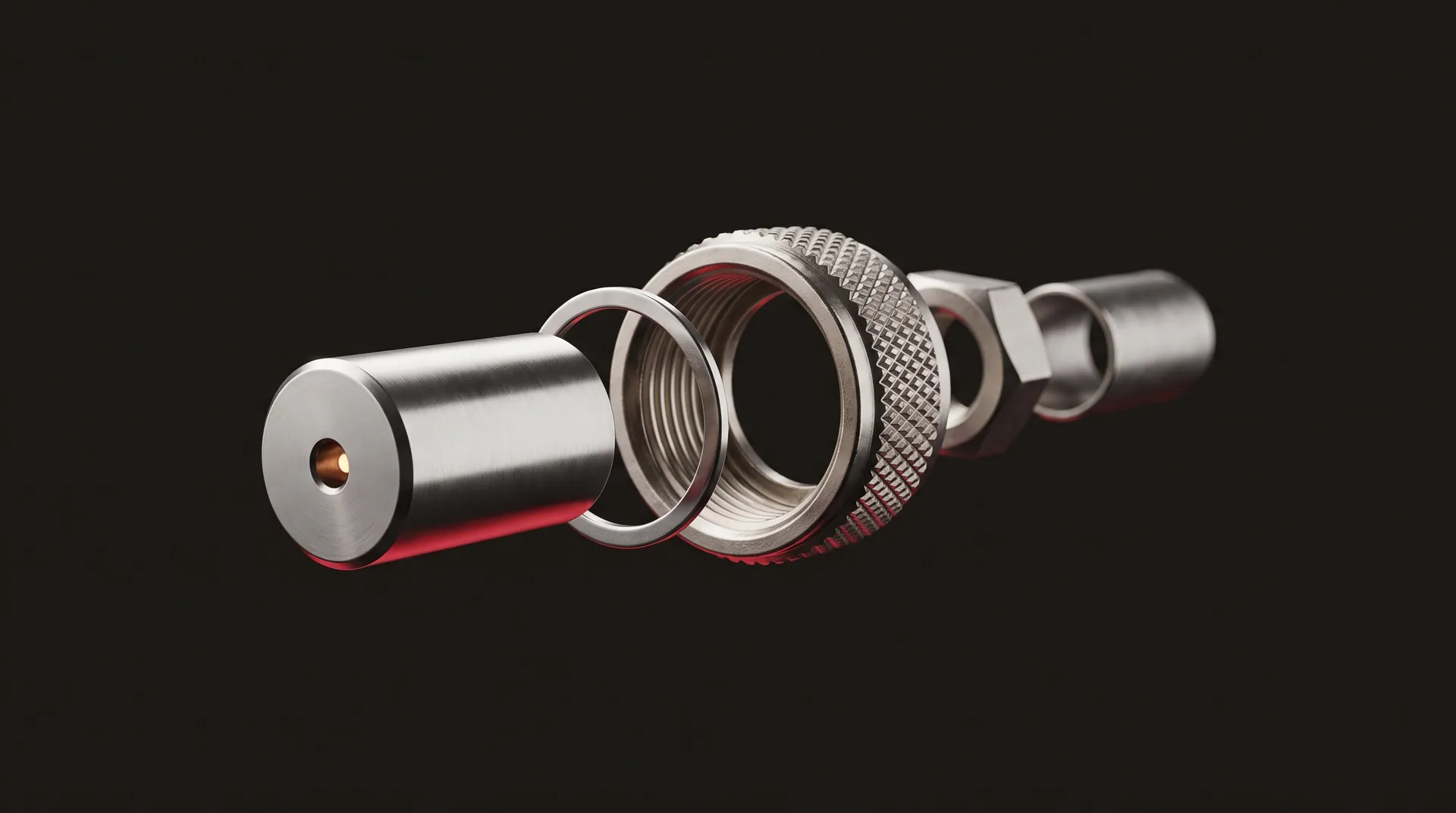

SMA-905-Steckverbinder in Explosionsansicht: Ferrule, Sicherungsring, Überwurfmutter, Sechskant und Knickschutz auf einer Achse (Keyvisual)
Ferrule · Sicherungsring · Überwurfmutter · Sechskant · Knickschutz. Das erste Teil ist das, das wir um Ihre Faser bauen.

Warum FEMOtech das kann

Wir fertigen das Bauteil, an dem alles hängt.

Ob ein SMA-905-Stecker in Ihrer Anwendung funktioniert, entscheidet sich an der Ferrule. FEMOtech konstruiert sie selbst und fertigt sie auf eigenen CNC-Langdrehmaschinen, mit Messtechnik in jedem Schritt. Deshalb sind bei uns sechs Größen keine Katalogwerte, sondern Auslegungsgrößen für kundenspezifische LWL-Steckverbinder.

GrößeStandard SMA 905Ihr Stecker von FEMOtech
FaseraufnahmeKatalogbohrungen 100–1200 µmab 70 µm, exakt auf Kern-, Cladding- oder Coating-Durchmesser
KonzentrizitätKatalogtoleranzdefiniert ausgelegt, für reproduzierbare Einkopplung
Werkstoff der FerruleArcap, Kupfer oder Edelstahl nach Programmnach Anwendung gewählt: Kupfer für Wärmeabfuhr, Edelstahl, Arcap, bleifrei als Arcap Zest®
LeistungKlebstoff und Kunststoff setzen die GrenzeMetallferrule als Wärmesenke, High-Power-Auslegung bis 3 kW
Temperatur−40 °C bis +85 °C, bis 350 °C auf Anfragebis 400 °C, ohne temperaturkritische Kunststoffe im tragenden Aufbau
GeometrieStandardbauform, Standard oder freistehendBauform, Gehäuse und Anschluss nach Ihrer Zeichnung

Wo im Stecker Ihre Anwendung entschieden wird

Die Schnittstelle nach DIN EN 61754-22 bleibt, damit Ihr Gegenstück passt. Alles davor und dahinter legen wir aus. Tippen Sie die Punkte im Schnitt an.

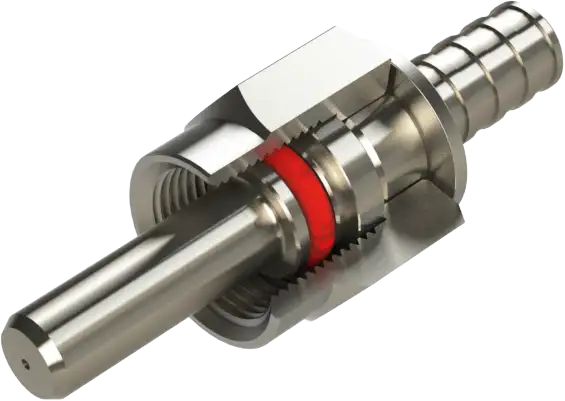

FSMA 905 im CAD-Schnitt · Bestandsmodell FEMOtech

FSMA-905-Stecker im CAD-Schnitt: Metallferrule, Sechskant, Überwurfmutter mit Gewinde und roter O-Ring

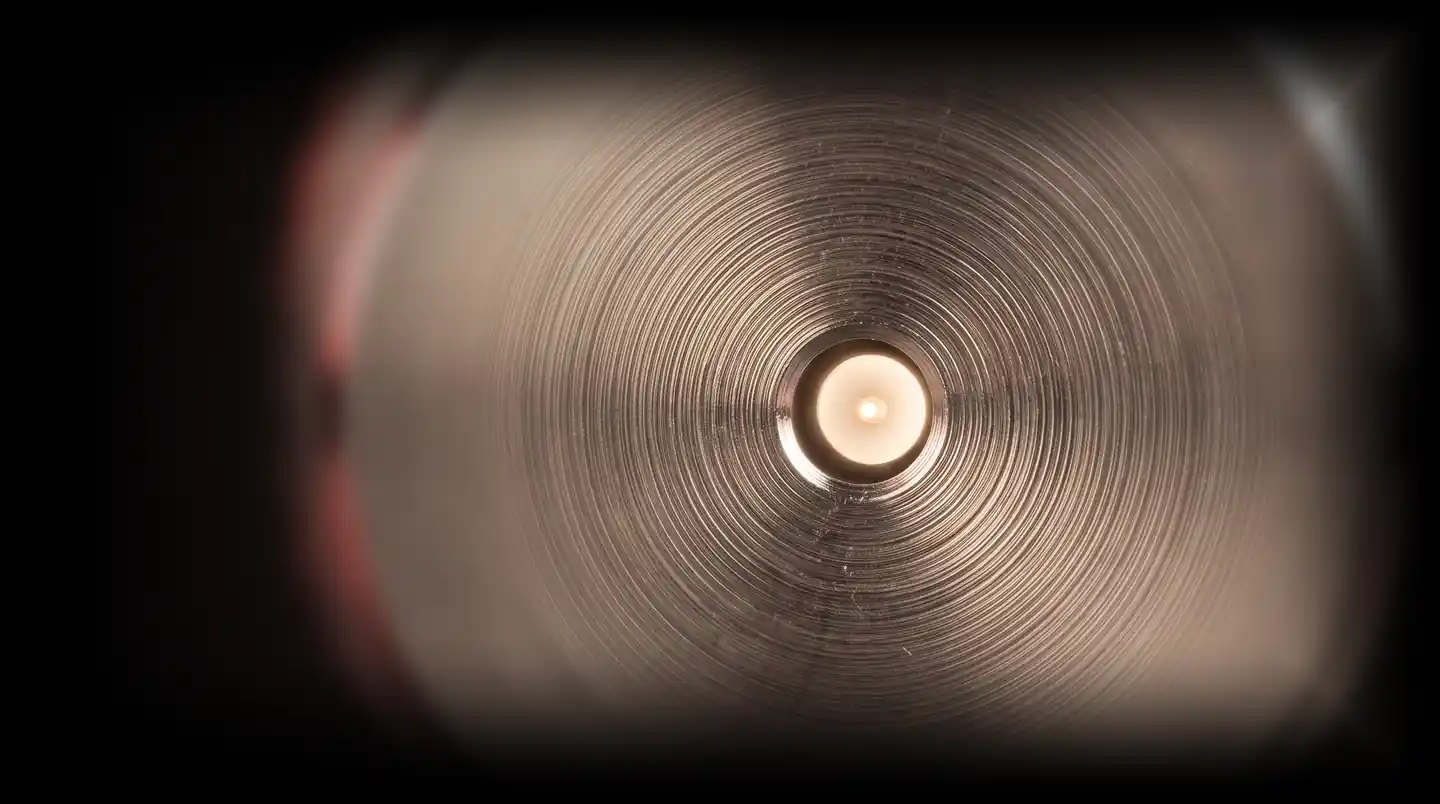

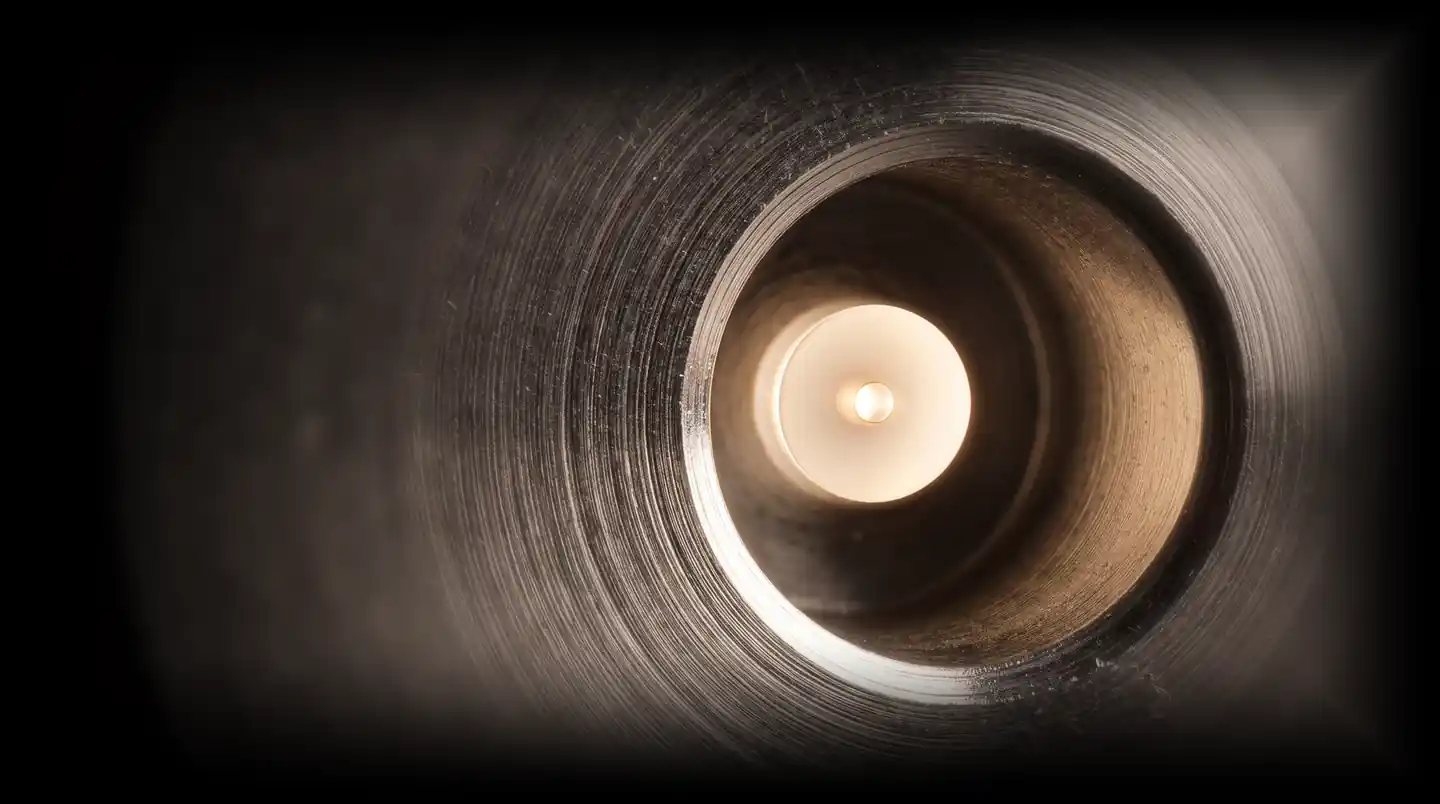

  • FaserendflächeHier konzentriert sich die Leistung. Die Bohrung ab 70 µm führt die Faser exakt.

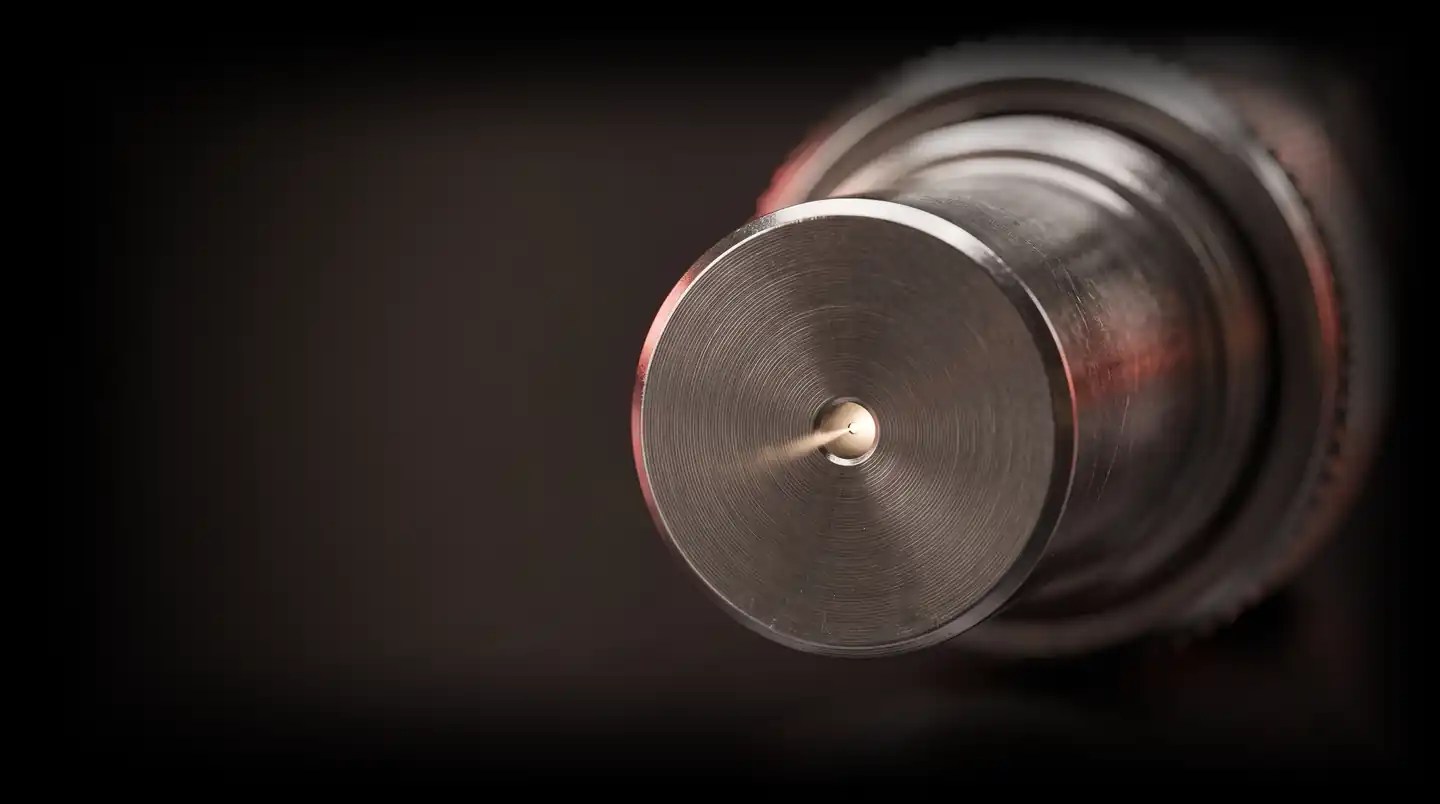

  • FerruleDas Bauteil, das wir auslegen: Bohrung, Konzentrizität, Werkstoff, Wärmeabfuhr.
  • Sechskant und ÜberwurfmutterSMA-905-Schnittstelle nach DIN EN 61754-22. Bleibt Standard, damit Ihr Gegenstück passt.
  • O-RingOptional. Dichtet die Verbindung gegen die Einbauumgebung ab.
  • Anschluss und KnickschutzAnschlussgeometrie nach Ihrer Einbausituation, auch nach Zeichnung.

Beweise statt Behauptungen

Drei Grenzfälle. Ein Prinzip.

Fall 01 · Spezialfaser

Spezialfaser-Steckverbinder ab 70 µm

Problem
Ihre Faser hat einen Cladding- oder Coating-Durchmesser, für den es keine Katalogferrule gibt.
Technische Herausforderung
Passt die Bohrung nicht exakt, leidet die Führung der Faser und damit die Einkopplung. Konzentrizität wird zur Messgröße, nicht zur Annahme.
FEMOtech-Lösung
Metallferrule gedreht und gebohrt auf Ihr Fasermaß, ab 70 µm, mit definierter Konzentrizität. Werkstoff nach Anwendung: Arcap, Kupfer, Edelstahl.
Nutzen für Sie
Reproduzierbare Einkopplung ohne Kompromiss bei der Faserwahl. Die Faser bestimmt den Stecker, nicht umgekehrt.

Typischer Fall: Spezialfaser mit ungewöhnlichem Cladding-Durchmesser, für die kein Katalogstecker existiert.

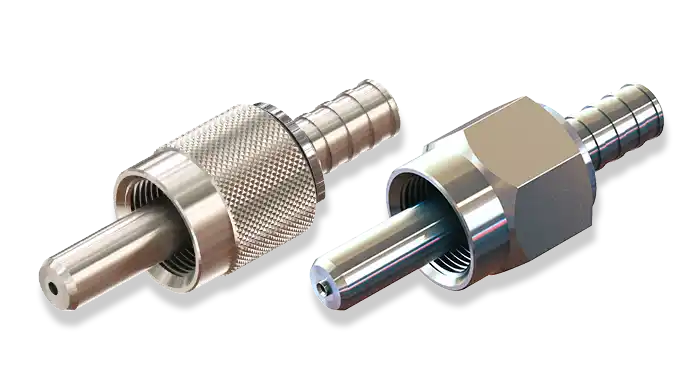

FSMA-905-Stecker von FEMOtech mit Metallferrule, Rändel- und Sechskant-Variante
FSMA 905 aus dem Programm, hier mit Arcap-Ferrule. Die Bohrung entsteht auf Ihr Fasermaß.

Fall 02 · High Power

High-Power-SMA-905 bis 3 kW

Problem
Ihr Laser liefert Leistungen, bei denen Standardstecker thermisch an ihre Grenze kommen.
Technische Herausforderung
Verlustwärme muss von der Faserendfläche weg, statt Klebstoff und Kunststoff aufzuheizen.
FEMOtech-Lösung
High-Power-Sonderstecker mit SMA-905-Schnittstelle: Metallferrule, unter anderem aus Kupfer mit hoher Wärmeleitfähigkeit, ausgelegt für Leistungsbereiche bis 3 kW.
Nutzen für Sie
Der Stecker ist nicht mehr das schwächste Glied: stabile Leistung in Laser- und Medizintechnik.

Zum Vergleich: übliche Katalog-Steckverbinder enden deutlich früher; fragen Sie uns nach Ihrer Leistungsklasse.

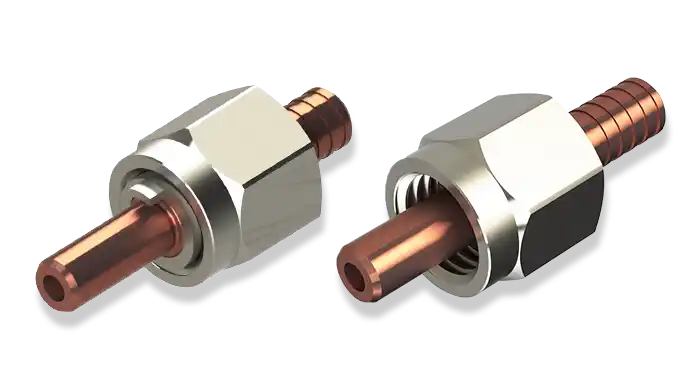

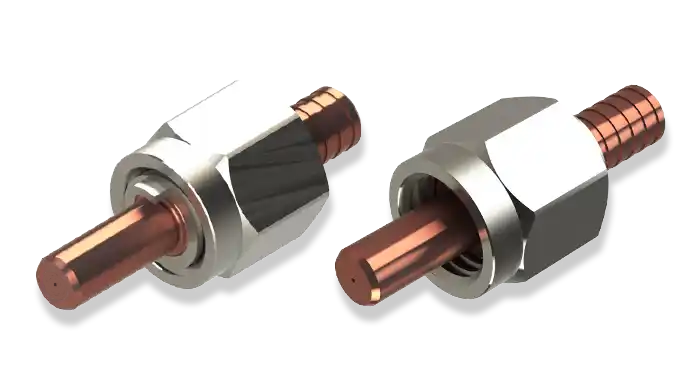

Sonderstecker mit Kupferferrule (LD80-kompatibel) von FEMOtech
Kupferferrule als Wärmesenke: hier im LD80-kompatiblen Sonderstecker, ebenso mit SMA-905-Schnittstelle.

Fall 03 · Hochtemperatur

Hochtemperatur-LWL-Steckverbinder bis 400 °C

Problem
Ihre Einbausituation ist heißer, als Kunststoffe und Klebstoffe im Stecker dauerhaft vertragen.
Technische Herausforderung
Alle tragenden Teile müssen die Temperatur aushalten, ohne Maßhaltigkeit und Faserführung zu verlieren.
FEMOtech-Lösung
Steckverbinder aus abgestimmten Metall-Werkstoffkombinationen, ohne temperaturkritische Kunststoffe im tragenden Aufbau, bis 400 °C. Arcap auf Wunsch bleifrei als Arcap Zest®.
Nutzen für Sie
Ein Stecker, der in Prozess, Ofen oder Prüfstand bleibt, wo Standardkomponenten ausfallen.

Standard-FSMA 905: −40 bis +85 °C, bis 350 °C auf Anfrage (Datenblatt).

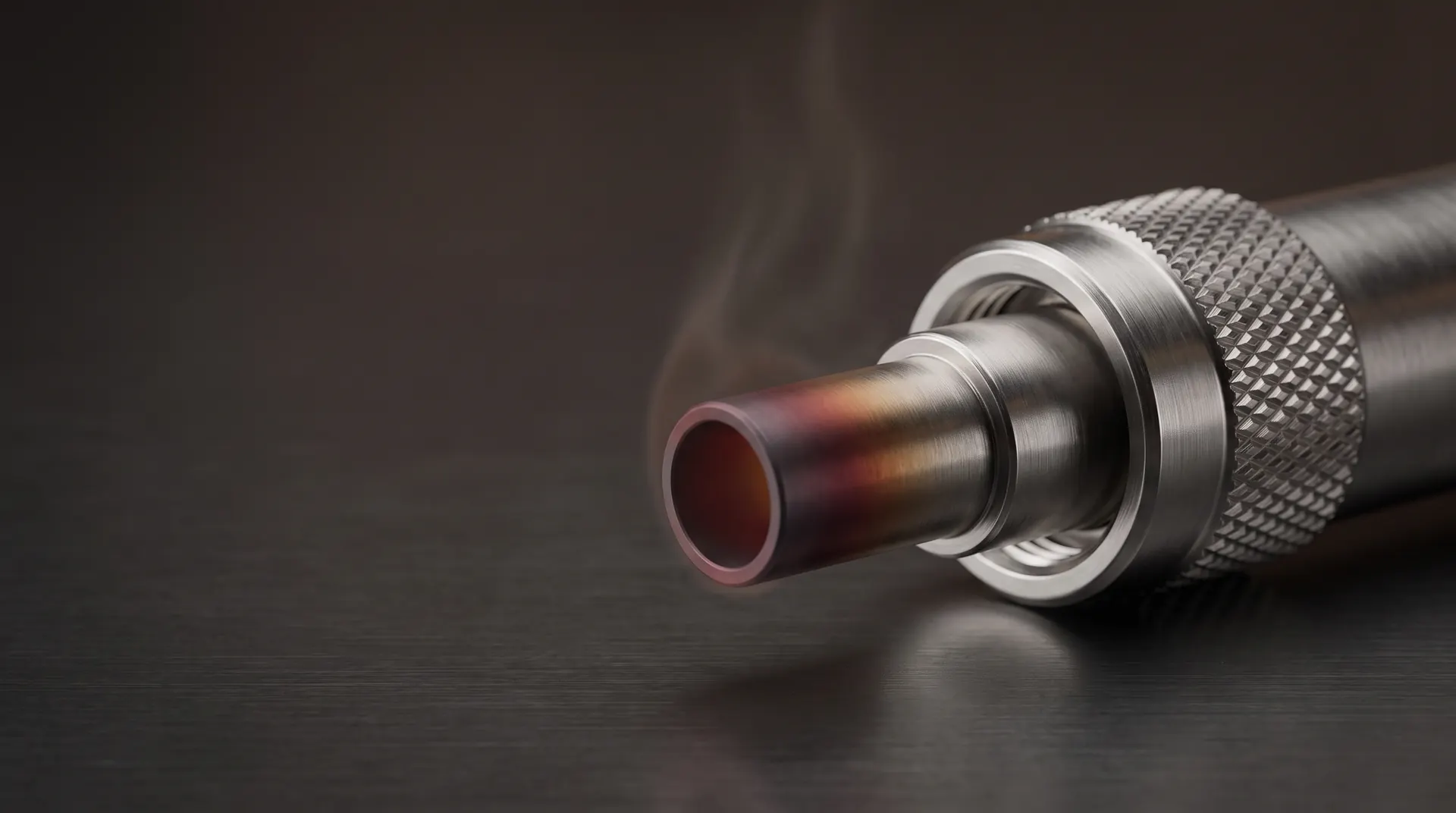

Ferrule eines SMA-905-Steckers mit Anlassfarben unter thermischer Last (Keyvisual)
Inszenierung: Ferrule unter thermischer Last. Anlassfarben statt Kunststoff.

Belegt, nicht behauptet

Konstruktion, Fertigung, Messung: aus einer Hand

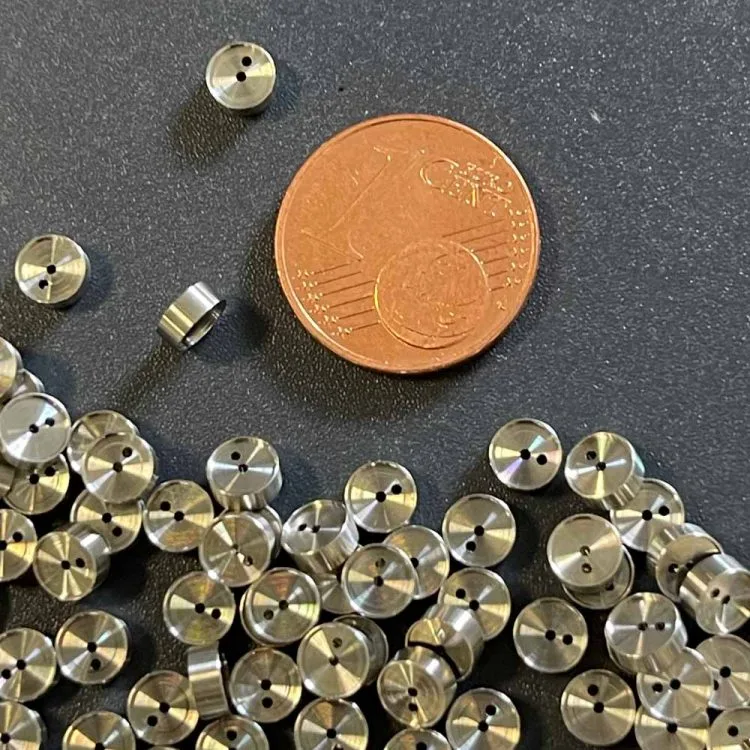

Gedrehte Kleinstteile, kleiner als eine Cent-Münze: Sonderstecker und Ferrulen entstehen bei FEMOtech dort, wo auch unsere feinmechanischen Präzisionsteile gefertigt werden.

Eigene Konstruktion

Auslegung und 3D-Konstruktion in SolidWorks, technische Dokumentation in gängigen Formaten.

Für Sie heißt das: Ihre Zeichnung oder Faserspezifikation wird zur Grundlage, nicht ein Katalogblatt.

CNC-Fertigung im Haus

Drehen und Fräsen auf eigenen Langdrehmaschinen, vom Einzelteil bis zur Serie.

Für Sie heißt das: Muster und Serie kommen aus derselben Fertigung, ohne Lieferantenwechsel.

Messtechnik in jedem Schritt

Fertigungsbegleitende Messung statt Endkontrolle allein.

Für Sie heißt das: Bohrung und Konzentrizität sind geprüfte Werte, keine Annahmen.

ISO 9001 seit 2008

Aktuell zertifiziert nach ISO 9001:2015 durch TÜV Rheinland.

Für Sie heißt das: Dokumentierte, auditierte Prozesse für Ihre Lieferkette.

Häufige Fragen vor der Anfrage

Was bedeutet F-SMA, FSMA oder SMA 905?

Alle drei Schreibweisen meinen dieselbe Schnittstelle: den faseroptischen SMA-Steckverbinder nach DIN EN 61754-22 mit Schraubkupplung und Überwurfmutter. „905" steht für die gerade, durchgehende Ferrule; die abgesetzte Bauform heißt 906. FEMOtech fertigt SMA-905-Stecker als Standard, freistehend und als Sonderausführung nach Ihrer Spezifikation.

Liefert FEMOtech SMA-905-Stecker auch in Standardausführung?

Ja. FSMA-905-Stecker mit Ferrule aus Arcap, Kupfer oder Edelstahl, Bohrungen von 100 bis 1200 µm, als Standard- oder freistehende Bauform, dazu passende FSMA-Kupplungen. Alle Werte stehen offen im Datenblatt. Sobald Faser, Leistung oder Temperatur außerhalb dieser Bereiche liegen, legen wir den Stecker individuell aus.

Bis zu welcher Laserleistung fertigt FEMOtech Stecker?

Unsere High-Power-Sonderstecker, auf Wunsch mit SMA-905-Schnittstelle, sind für Leistungsbereiche bis 3 kW ausgelegt. Grundlage sind Metallferrulen, unter anderem aus Kupfer mit hoher Wärmeleitfähigkeit, und eine auf die Anwendung abgestimmte Konstruktion.

Welche Unterlagen braucht FEMOtech für eine Anfrage?

Ideal sind Faserdaten (Durchmesser von Kern, Cladding und Coating), die geforderte Leistung oder Temperatur und, falls vorhanden, eine Zeichnung als PDF, DXF oder STEP. Es genügt aber auch eine Beschreibung der Anwendung; unsere Konstruktion stellt die richtigen Fragen im ersten Gespräch.

Zwei Wege, ein Gesprächspartner

Ihre Anwendung. Unser Steckverbinder.

FSMA-905-Stecker von FEMOtech, Rändel- und Sechskant-Variante

Weg A · Standard FSMA 905

Sie brauchen den Standard? Den fertigen wir auch.

  • F-SMA-/SMA-905-Stecker nach DIN EN 61754-22, Standard oder freistehend
  • Ferrule aus Arcap, Kupfer oder Edelstahl, Bohrungen 100 bis 1200 µm
  • 500 Steckzyklen, −40 °C bis +85 °C, bis 350 °C auf Anfrage, passende FSMA-Kupplungen

SMAS-XXXX-RS / -SK · Wer den Standard fertigt, weiß, wo er endet.

Datenblatt FSMA 905 PDF 221 kB Technische Anfrage

Weg B · Sonderlösung

Ihre Anwendung passt nicht zum Standard? Genau unser Fall.

  • Faseraufnahme ab 70 µm, Konzentrizität definiert
  • High Power bis 3 kW, Einsatztemperatur bis 400 °C
  • kundenspezifische Ferrule und Geometrie nach Ihrer Zeichnung
Anwendung prüfen lassen

Entwickler direkt

Christian Wagner spricht mit Ihnen über Machbarkeit, nicht über Zuständigkeiten.

  • Antwort aus der Konstruktion, nicht aus dem Callcenter
  • Zeichnung oder Spezifikation direkt einreichen (PDF, DXF, STEP, ZIP)
  • Technische Daten und Datenblätter ohne Registrierung
